Memasang S-Meter pada Radio National R-4250Y

Radio National R-4250Y adalah salah satu radio portabel (istilah di kalangan amatir: radio kempitan) buatan PT. Panasonic (d/h National) Gobel yang pernah populer karena harga terjangkau dan sensitifitas penerimaannya.

Radio ini merupakan salah satu varians dari tipe yang sekilas mirip penampakannya satu sama lain, yakni radio Cawang TN-4200Y, dan National R-4210Y yang merupakan produk pendahulunya.
Kini produk-produk tersebut sudah discontinue. Barang simpanan yang NOS (New Old Stock) menjadi berharga tinggi di Internet. Termasuk juga barang seken nya yang masih baik cukup diminati sebagai collector items.



Sudah lama saya ingin mengoprek radio ini, namun beberapa radio varians ini yg saya miliki masih otentik. Saya merasa sayang untuk di acak-acak. Sampai akhirnya saya mendapatkan satu lagi dari loakkan dalam kondisi yang tidak siap pakai; antena tak ada, tutup baterai hilang, dan salah satu pegas baterai sudah patah. Karena kondisi yang mengenaskan itu saya bisa mendapatkannya dengan harga yang murah, dan terutama saya bisa tega untuk menjadikannya kelinci percobaan. Radio saya beli tanpa mengetahui kondisi mesinnya masih bekerja atau tidak. Namun untung, begitu saya coba di rumah dengan mengaitkan kabel dari adaptor ke kontak plus-minus nya radio ini dapat langsung bekerja. Sensitifitas gelombang pendeknya pun sangat baik. Saya bisa menerima beberapa stasiun luar negri dalam keadaan radio belum ber-antena pada siang hari (saat dimana propagasi sinyal SW lemah).
Radio yang akan menjadi obyek percobaan memiliki  kelebihan dari beberapa koleksi R-4250y saya lainnya karena pada PCB radio ini tercetak label komponen pd sisi silk-nya.

Langkah awal radio di bongkar & dibersihkan
Body radio dicuci dengan air sabun
Panel depan dilubangi untuk menempatkan VU meter
















Sebagai target pertama, saya me-restorasi radio ini sehingga siap pakai, memberikan antena (yang tadinya udah entah kemana), memasang konektor DC sebagai pengganti batere. Dan kemudian saya ingin menambahkan fitur S-Meter seperti yang telah dilakukan oleh pak Kabul di alamat blog ini: http://am80mkabul.wordpress.com/ngomong-punyak-ngomong/cunink-cunink/masang-s-meter-pada-radio-kempitan

BAGAN PENEMPATAN S-METER

Strength meter -yang merupakan indikator kekuatan penerimaan sinyal- bisa menggunakan VU meter biasa yang banyak dijual di toko-toko elektronika. Referensi yang saya gunakan (blog pak Kabul) menyarankan penggunaan jenis VU meter "nyender kanan" yang artinya jenis VU meter dalam kondisi tanpa dilalui arus posisi jarum berada di sisi kanan, dan bila arus masuk jarum akan bergerak ke kiri. VU meter ini cukup sulit di dapatkan. Oleh sebab itu saya menggunakan VU meter biasa saja yang jarumnya "nyender kiri". S-meter diletakkan pada jalur antara kutub positif dengan pin tengah trafo IFT putih radio. Penempatannya memotong jalur positif dengan pin nomor 2 tersebut. Perhatikan bagan-bagan berikut ini untuk lebih jelasnya.

(gbr1) Jalur kutub Positif ke pin tengah IFT dipotong

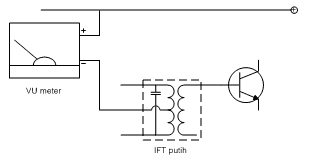

(gbr2) VU meter diletakkan pada potongan tersebut
Pada percobaan saya, sambungan seperti pada bagan 2 menyebabkan jarum pada VU meter mentok habis ke kanan ketika radio dihidupkan. Ini disebabkan kuat arus yang melalui meter tersebut lebih besar dari batasannya. Oleh sebab itu perlu ditambahkan potensiometer/ trimpot secara PARALEL dengan VU meter agar bisa kita lakukan kalibrasi. Saya menggunakan trimpot berukuran 5K. Anda bisa mencoba dengan ukuran yang menyesuaikan karakteristik radio penerima Anda.
Jangan menempatkan potensio tersebut secara seri, karena akan menyebabkan arus masuk ke IFT menjadi berkurang yang pada akhirnya mengakibatkan radio jadi tidak sensitif.

Sehingga bagan akhir akan menjadi seperti gambar berikut ini:

Trimpot 5K dipasang paralel dengan VU meter


Letak trafo IFT putih pada PCB R-4250Y
Sekilas tentang trafo IFT

PERCOBAAN AWAL YANG GAGAL

Setelah mendapatkan pin nomor 2 (pin tengah) IFT putih, saya langsung menyolder nya dengan kabel ke kaki negatif VU meter, dan menghubungpan kaki positif VU meter ke kutub positif batere. Namun ketika radio dihidupkan jarum sama sekali tidak bergerak, kecuali bila volume di maksimalkan.
Setelah ditelusuri ternyata saya tidak memperhatikan bahwa pin tengah IFT putih tersebut masih terhubung dengan kutub positif karena jalur tembaga nya tertutup oleh lapisan pelindung PCB berwarna hijau.
Lihat foto berikut ini:

Letak pin-pin IFT putih pada PCB
Pada foto di atas letak pin IFT putih berada pada area yang ditandai dengan kotak merah. Saya zoom pada blok dengan label A memperlihatkan sekilas pin tengah berdiri sendiri, tak terhubung ke mana pun. Namun setelah sedikit dikerik akan tampak bahwa pin tengah tersebut terhubung dengan pasak kiri dan kanan yang juga terhubung dengan dataran positif (inset gambar label B).
Setelah lapisan tembaga yang menempel ke pin tengah tersebut saya potong, akhir nya S-meter bisa bekerja sesuai dengan yang diharapkan.Pemotongan lapisan tembaga tersebut dilakukan secara hati-hati, agar tidak turut memotong hubungan tembaga antara pasak kiri-kanan IFT tersebut.


KALIBRASI

Setelah S-meter berfungsi, langkah berikut nya adalah meng-adjust trimpot agar pada saat radio dihidupkan dan posisi tuning berada pada gelombang kosong, jarum akan menunjukkan posisi 100% (skala bawah) atau posisi nol (skala atas).



(gambar VU dari Wikipedia)

Dengan VU meter standar (VU nyender kiri) seperti gambar di atas, ketika radio dalam posisi tuning pada gelombang kosong jarum akan menunjukkan kekuatan arus yang maksimal dari positif ke kaki tengah IFT putih. Dan ketika posisi tuning pada salah satu stasiun radio, maka arus tersebut menjadi berkurang sesuai dengan kekuatan sinyal yang diterima. Semakin kuat sinyal yang diterima, semakin kecil arus yang melalui VU meter. Sehingga indikator posisi tuning paling ideal adalah ketika jarum VU meter semakin menunjuk ke arah kiri.
Oleh sebab itu kekuatan sinyal dapat di ketahui dengan mengikuti skala pada sisi atas yaitu yang menunjukkan angka-angka 0, 3, 6, 10 dan 20 pada gambar di atas.

HASIL AKHIR

Berikut ini foto dan video hasil percobaan saya.

VU meter diletakan pada panel depan

Penempatan VU meter beserta trimpot terpaksa mengorbankan tempat baterai



Selamat mencoba, semoga berhasil !

---oOo---

Kelanjutan proyek ini bisa dibaca pada: http://3lektronika.blogspot.com/2012/11/mengoprek-radio-national-r-4250y-bagian.html
